제품 상세정보
원래 장소: 첸젠, 중국
브랜드 이름: JIG
지불과 운송 용어
최소 주문 수량: 1개
가격: Negotiable
포장 세부 사항: 박스 / 통
배달 시간: 7-20days
지불 조건: L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환
공급 능력: 500000PCS/Month
표면 처리: |
끝마무리 |
색상: |
은 |
속도: |
조정할 수 있습니다 |
허용 축방향 하중: |
8000n |
위치 결정 정밀도: |
≤ 3anc-분 |
정밀한 수명: |
30000시간(간헐적으로 작동) |
무게: |
경량 |
크기: |
주문형입니다 |
표면 처리: |
끝마무리 |
색상: |
은 |
속도: |
조정할 수 있습니다 |
허용 축방향 하중: |
8000n |
위치 결정 정밀도: |
≤ 3anc-분 |
정밀한 수명: |
30000시간(간헐적으로 작동) |
무게: |
경량 |
크기: |
주문형입니다 |

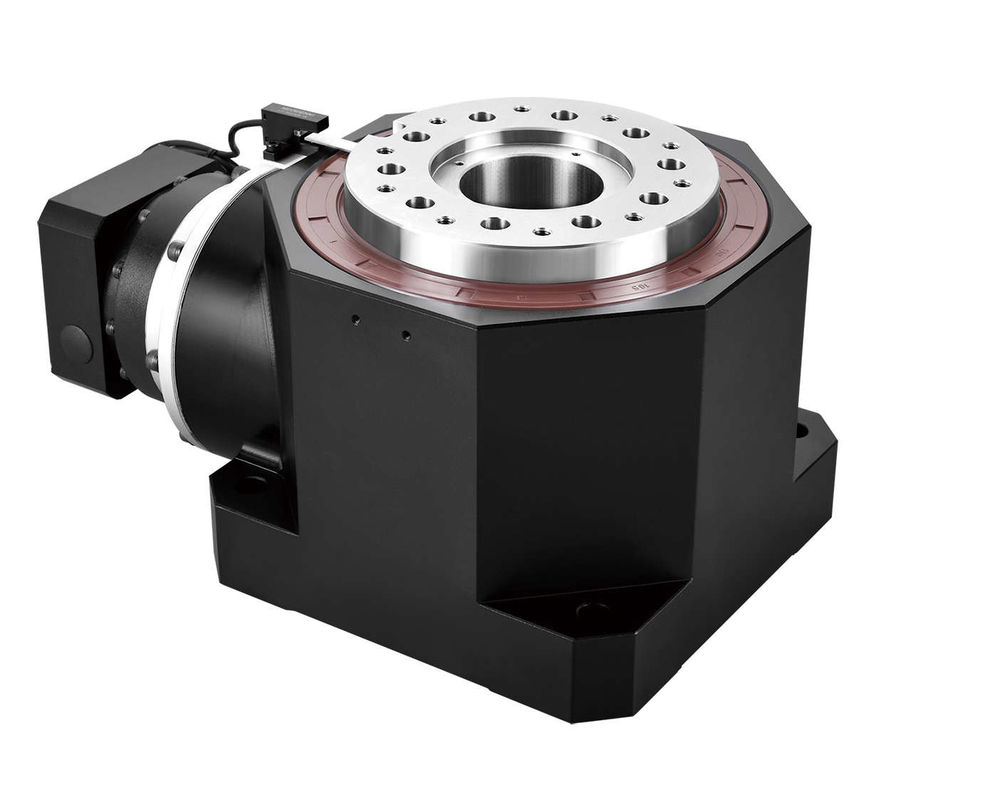

홀 로터리 플랫폼 (hollow rotating platform, hollow rotary stage, hollow turntable) 은 홀 로터리 스테이지 또는 홀 로터 타블로도 알려져 있으며, 개방된 중앙 오프러를 갖추고 있는 동시에 회전 움직임을 제공하는 전문 기계 장치이다.그것은 케이블의 통과를 허용하도록 설계되었습니다, 와이어, 또는 다른 구성 요소를 중심으로 통해, 다른 장비 또는 시스템과 원활한 통합을 가능하게합니다.
설계 및 건설:홀 로팅 플랫폼은 일반적으로 원형 기단과 정밀 베어링으로 연결된 상단 판으로 구성되어 있으며 원활하고 정확한 회전을 허용합니다.중앙 열기는 다양한 요소의 통과를 용이하게 하기 위해 전략적으로 위치, 전기 케이블, 공기 선, 광섬유 또는 유체 선도 등. 플랫폼은 종종 알루미늄 또는 스테인리스 스틸과 같은 내구성 물질로 만들어집니다.작동 중 강도와 안정성을 보장합니다..
회전 모션:홀 로팅 플랫폼의 주요 기능은 제어되고 정확한 회전 움직임을 제공하는 것입니다. 그것은 360도 연속적으로 회전하거나 특정 범위로 제한 될 수 있습니다.애플리케이션의 요구 사항에 따라회전은 수동으로 또는 전기 모터, 서보 모터 또는 다른 드라이브 메커니즘에 의해 구동 될 수 있으며, 다양한 운영 요구 사항에 대한 유연성과 적응력을 제공합니다.
부품의 통로:홀 로팅 플랫폼의 주요 장점은 중앙 오프레어를 통해 다양한 구성 요소의 통과를 수용 할 수있는 능력입니다.이 기능은 회전이 다른 시스템과 동기화되어야하거나 플랫폼이 신호를 지원하고 전송해야하는 응용 프로그램에서 특히 유용합니다., 전력, 또는 유체 연결 장치에.
다재다능한 통합홀로 회전 플랫폼은 매우 다재다능하며 광범위한 응용 분야에 통합 될 수 있습니다. 그들은 일반적으로 로봇, 자동화, 제조,검사 시스템, 연구실, 그리고 엔터테인먼트 플랫폼은 중앙 개방의 크기와 모양을 포함하여 특정 요구 사항에 맞게 사용자 정의 될 수 있습니다.또한 다양한 부하를 지탱할 수 있는 용량.
케이블 관리:홀 로팅 플랫폼의 주요 목적 중 하나는 케이블 관리를 용이하게 하는 것입니다. 케이블과 전선이 중앙 오프레어를 통과 할 수 있도록 함으로써, 플랫폼은 얽힘을 방지하는 데 도움이 됩니다.회전, 또는 회전 중에 연결 된 구성 요소에 손상을 입습니다.이 특징은 특히 안정적이고 끊이지 않는 전기 공급을 유지하면서 지속적인 회전이 필요한 응용 프로그램에서 중요합니다., 데이터, 또는 신호 연결.
정확성 및 안정성:홀 로팅 플랫폼은 작동 중 높은 정확성과 안정성을 보장하도록 설계되었습니다. 정밀 베어링 사용은 원활하고 정확한 회전을 보장합니다.진동을 최소화하고 위치 정확성을 유지이 수준의 정밀도는 광학 시스템, 레이저 스캔 또는 위치 장치와 같은 정확한 정렬이 필요한 응용 프로그램에서 중요합니다.
콤팩트하고 공간 절약:홀로 로팅 플랫폼은 일반적으로 컴팩트하고 공간을 절약하여 제한된 설치 공간이있는 애플리케이션에 적합합니다.그들의 설계는 사용 가능한 공간을 효율적으로 사용할 수 있으며 필수 회전 기능과 케이블 관리 기능을 제공합니다..
홀로 로팅 플랫폼은 무게 감소와 소형성에 강한 중점을 두고 설계되었습니다.가벼운 구조로 무게 제약이 주요 관심사인 시스템에 쉽게 통합 할 수 있습니다.또한, 플랫폼의 컴팩트한 디자인은 성능에 타협하지 않고 공간을 효율적으로 활용할 수 있도록 합니다.
홀로 로팅 플랫폼의 가장 눈에 띄는 요소 중 하나는 홀로 중심입니다.또는 플랫폼 자체의 중심을 통해 다른 구성 요소이것은 내부 배선이나 부품 라우팅이 필요한 시스템과 원활한 통합을 제공하며 깨끗하고 조직적인 설정을 의미합니다.
홀로 로팅 플랫폼은 특유의 부드럽고 정확한 로팅을 제공합니다. 고정도 베어링과 고급 모션 제어 메커니즘을 갖추고 있습니다.그것은 회전 중에 정확한 위치와 원활한 움직임을 보장이 기능은 특히 광학 시스템이나 로봇 팔과 같은 정확한 정렬이 필요한 응용 프로그램에 필수적입니다.
홀로 로팅 플랫폼은 다양한 다재다능한 장착 옵션을 제공하여 다양한 설치 요구 사항에 적합합니다. 수평으로 쉽게 장착 할 수 있습니다.수직으로, 또는 기울어진 각도로, 다양한 설정에서 유연한 위치화를 허용합니다.
가벼운 구조에도 불구하고, 홀로우 회전 플랫폼은 적당한 부하를 지탱할 수 있습니다.중량 장비 또는 구성 요소의 회전을 포함하는 응용 프로그램에 적합합니다.내구성 높은 건설과 우수한 재료는 세금 조건에서 장기적인 신뢰성과 수명을 보장합니다.
홀로 로팅 플랫폼은 작동 과정에서 우수한 안정성과 경직성을 제공합니다. 진동과 외부 장애를 최소화하여 정확하고 안정적인 회전을 보장합니다.이것은 극도의 안정성을 요구하는 직업에 매우 중요합니다., 예를 들어 이미지 시스템이나 정밀 측정 설정.
홀로 로팅 플랫폼은 개별 요구 사항을 충족하도록 사용자 정의 할 수 있습니다. 다른 크기와 부하 용량, 회전 속도 및 제어 인터페이스와 같은 다른 구성,각 특정 응용 프로그램의 요구 사항에 맞게 조정 할 수 있습니다.이 능력은 이질적인 시스템으로의 간단한 통합을 허용하고 일반적인 성능을 증가시킵니다.
홀로 로팅 플랫폼은 기존 시스템과 쉽게 통합되고 조절할 수 있도록 설계되었습니다. 모터 컨트롤러, 모션 컨트롤 컴퓨터 소프트웨어,또는 자동화 시스템, 설정 및 관리 프로세스를 단순화합니다. 이러한 유형의 통합은 빠른 배포를 가능하게하고 구현 시간을 줄입니다.
| 제품 이름 | 홀 로팅 플랫폼 |
|---|---|
| 소음 | ≤ 67dB |
| 감소율 | 5 ~ 10 |
| 정차 출력 토크 | 4-130N. M |
| 허용되는 축적 부하 | 8000N |
| 최대 출력 토크 | 등급 토크의 3배 |
| 속도 | 조정 가능 |
| 크기 | 사용자 정의 |
| 전송 효율성 | 90~95% |
| 정밀 수명 | 30000시간 (간헐적 동작) |
로봇:
의홀 로팅 플랫폼로보틱 시스템에서 로봇 팔이나 끝제작기의 정밀 위치 및 회전을 위해 사용됩니다. 부드럽고 정확한 움직임 제어,픽 앤 플레이스 작업과 같은 응용 프로그램에 이상적입니다., 조립 라인, 산업 자동화.
광학 시스템:
광학 시스템에서는,홀 로팅 플랫폼렌즈, 거울, 프리즘, 필터 같은 회전 부품에 사용됩니다.안정적인 회전과 정확한 위치 설정 능력은 분광학과 같은 응용 프로그램에서 정확한 정렬 및 캘리브레이션을 보장합니다., 현미경, 레이저 처리, 그리고 천문학
이미지 시스템:
의홀 로팅 플랫폼파노라마 또는 360도 영상 촬영을 위한 영상 시스템에서 사용됩니다. 카메라 또는 센서가 원활하게 회전하여 주변을 완전히 볼 수 있습니다.이 응용 프로그램은 일반적으로 감시 시스템에서 사용됩니다., 가상현실 (VR), 증강현실 (AR) 및 몰입성 비디오 녹화.
시험 및 측정:
의홀 로팅 플랫폼테스트 및 측정 설정에서 중요한 역할을 합니다. 그것은 정확한 측정과 데이터 수집을 가능하게 테스트 샘플, 도구 또는 센서의 회전을 촉진합니다.이 응용 프로그램은 재료 테스트에서 널리 사용됩니다., 파괴적이지 않은 테스트 (NDT), 품질 관리 및 연구 연구소.
방송 및 엔터테인먼트:
방송 및 엔터테인먼트 산업에서홀 로팅 플랫폼무대 제작, TV 프로그램 및 라이브 이벤트에서 응용을 찾습니다. 그것은 시각 효과, 장면 전환을 향상시키는 수요, 조명 장치 또는 카메라 설정을 원활하게 회전하는 데 사용됩니다.그리고 역동적인 촬영.
산업용 장비:
의홀 로팅 플랫폼특정 기능을 위해 다양한 산업 장비에 통합됩니다. 예를 들어 가공 작업 중에 작업 부품을 회전하는 데 사용할 수 있습니다.여러 축 가공을 허용하고 생산성을 향상시킵니다.그것은 또한 제품의 정확한 회전 및 위치화를 위해 포장 또는 라벨링 기계에 통합 될 수 있습니다.
자동차 산업:
자동차 산업에서는홀 로팅 플랫폼바퀴 정렬, 타이어 테스트 및 차량 역학 테스트와 같은 작업에 사용됩니다. 차량 부품의 제어되고 정확한 회전을 가능하게합니다.성능 및 안전 평가에 대한 정확한 측정 및 평가.
의학과 생명과학:
의홀 로팅 플랫폼의학 및 생명 과학 연구에서 응용을 찾습니다. 혼합, 잠복 또는 분석 과정에서 샘플, 튜브 또는 방울을 회전시키는 실험실 장비에 사용됩니다.정밀한 순환은 의약품 연구와 같은 분야에서 일관성 있고 신뢰할 수 있는 결과를 얻는 데 도움이 됩니다.생화학, 의학 진단.
홀로 로팅 플랫폼 기술 지원 및 서비스는 다음을 포함합니다.
홀로 로팅 플랫폼의 포장 및 운송:
홀 로팅 플랫폼 은 보호 를 위해 폼 삽입 을 가진 고판 상자 에 수송 될 것 이다. 상자 자체 는 플랫폼 을 잠재적 인 손해 로부터 보호 할 수 있을 만큼 견고 해야 한다.상자 안쪽, 플랫폼은 거품 랩으로 싸여 추가 폼 삽입으로 고정됩니다. 패키지는 안전성과 공기 밀착성을 보장하기 위해 산업용 강도 테이프로 밀폐됩니다.
상자에는 제품 이름, 배송 주소 및 기타 관련 정보가 표시되어야 합니다.패키지는 또한 패키지의 내용과 반환 주소를 상세히 설명하는 포장 목록이 포함되어야 합니다.운송 시, 상자는 운송 도중 패키지가 움직이지 않거나 변하지 않도록 무거운 용량 띠로 고정되어야 합니다.
